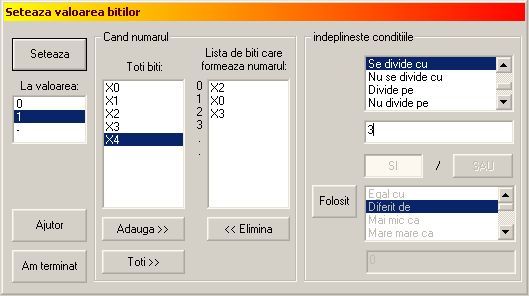

Fereastra "Seteaza valoarea bitilor"

Aceasta optiune a programului stabileste valorile din diagrama Karnaugh conform cu anumite proprietati.

Pentru ca unei pozitii din diagrama sa-i fie stabilita valoarea la 0,1 sau – trebuie ca bitii care-i determina pozitia in diagrama sa indeplineasca o conditie. Dintre acesti biti se aleg cei de pe anumite pozitii specificate de utilizator si se aseaza in ordine (de la cel mai putin la cel mai mult semnificativ) si formeaza un numar. Cand acest numar indeplineste una sau doua conditii (intre care pot exista relatiile SI-Logic si SAU-Logic) atunci in diagrama programul pune valoarea specificata (0,1 sau –).

Butonul Folosit stabileste daca numarului i se aplica una sau doua conditii.

Exemplu:

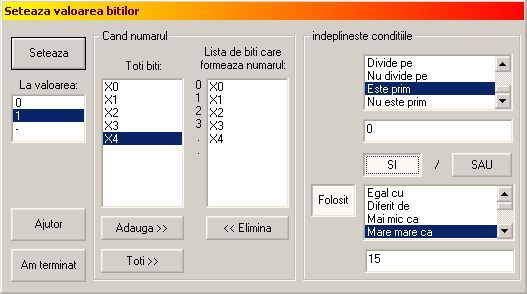

Iata cum trebuie sa arate fereastra daca se doreste ca functia sa intoarca 1 pentru numerele prime mai mari decat 15:
